پمپ پره‌ای یا پمپ کارتریجی (Vane Pumps) از جمله پمپ‌های جابجایی مثبت و از پرکاربردترین تجهیزات هیدرولیکی به‌شمار می‌روند. پمپ پره ای، انواع مختلفی دارد و دلیل اینکه از این پمپ استفاده میشود و طرفداران بسیار زیادی دارد، سروصدای بسیار کم آن است.
در پمپ کارتریجی، یک روتر با پره های خاص قرار دارد که توسط یک محرک و موتور به حرکت در می‌آید. فشاری که در پمپ های پره ای وجود دارد، در بخش فشار پمپ پره ای توسط مقاومت تعیین میشود. پمپ پره ای را به عنوان یک پمپ فشار متوسط، در صنایع مختلف می‌شناسند. نام دیگر پمپ پره ای، پمپ تیغه ای است که از یک روتر با چندین پره ساخته شده است. یکی از دلایلی که این پمپ طرفداران بسیار زیادی پیدا کرده است، همان‌طور که گفتیم سروصدای بسیار کم و قدرت باورنکردنی آن است. از انواع پمپ پره ای در بسیاری از صنایع استفاده میشود.
همچنین ارائه خدمات تعمیر پمپ هیدرولیک به صورت کاملا تخصصی توسط مهندسین مجرب و با سابقه در شرکت پایا هیدرولیک انجام میشود.

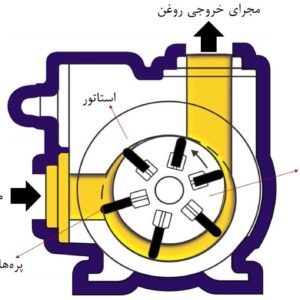

ساختار پمپ کارتریجی متشکل از یک روتور، مجموعه‌ای از تیغه یا پره‌ها، استاتور و نیز پوسته پمپ است. پره‌ها داخل شیارهای تعبیه‌شده بر بدنه روتور قرار گرفته و امکان حرکت آزادانه در شیارها را دارند. با چرخش روتور در داخل استاتور، پره‌ها بر اثر نیروی گریز از مرکز به سمت خارج شیارها رانده شده و به دیواره داخلی استاتور می‌چسبند. اساس عملکرد این نوع پمپ بر خارج از مرکز بودن روتور نسبت به استاتور استوار است. درواقع این خارج از مرکزی سبب افزایش حجم بین پره‌ها در قسمت ورودی و کاهش حجم در مجرای خروجی میشود. بنابراین با چرخش روتور، بیرون رانده‌شدن پره‌ها و افزایش فضا در مجرای ورودی، عملیات مکش روغن انجام میشود. با چرخش روتور، فرآیند انتقال روغن به سمت خروجی انجام میشود تا در نهایت با کاهش فضای بین پره‌ها، عملیات تخلیه روغن تکمیل شود. مقدار جابجایی حجمی پمپ رابطه مستقیمی با میزان خارج از مرکزی روتور و استاتور دارد. شکل 1، نمایی شماتیک از ساختار داخلی پمپ پره‌ای را نشان می‌دهد. عملکرد صحیح این نوع از پمپ‌های هیدرولیکی وابسته به سرعت دوران روتور است. درواقع حداقل مقداری از سرعت لازم است تا نیروی گریز از مرکز توان به‌خارج راندن پره‌ها و انتقال روغن را داشته باشد.
این پمپ به دلیل اینکه فاصله رینگ و روتر آن در نیم دور چرخشی بیشتر میشود، انبساط حجمی فشار را کاهش داده و همین امر باعث میشود که مکش در این پمپ ها افزایش یابد؛ که این موضوع باعث میشود در نیم دور دوم، فضای مابین پره ها به صورت چشمگیری کاهش پیدا کند و مایع با فشار بالاتر به طرف خروجی هدایت شود.
انواع پمپ تیغه ای هیدرولیک، تنوع بسیار زیادی دارد. شما برای اینکه بتوانید پمپ مورد نیاز خود را تهیه کنید، باید ویژگی‌های هرکدام از مدل های پمپ پره ای را بدانید. پمپ های هیدرولیک را پمپ کاتریج هم می‌نامند که می‌تواند یک جایگزین بسیار مناسب برای پمپ های دنده ای باشد. یکی از مزیت‌های پمپ پره ای، این است که می‌تواند مواد روغنی و چسبناک را هم انتقال دهد. دلیل اینکه این پمپ ها در بسیاری از صنایع طرفداران بسیار زیادی را به خود جذب نموده است هم، همین مواردی بود که به‌صورت کلی به آن اشاره کردیم.

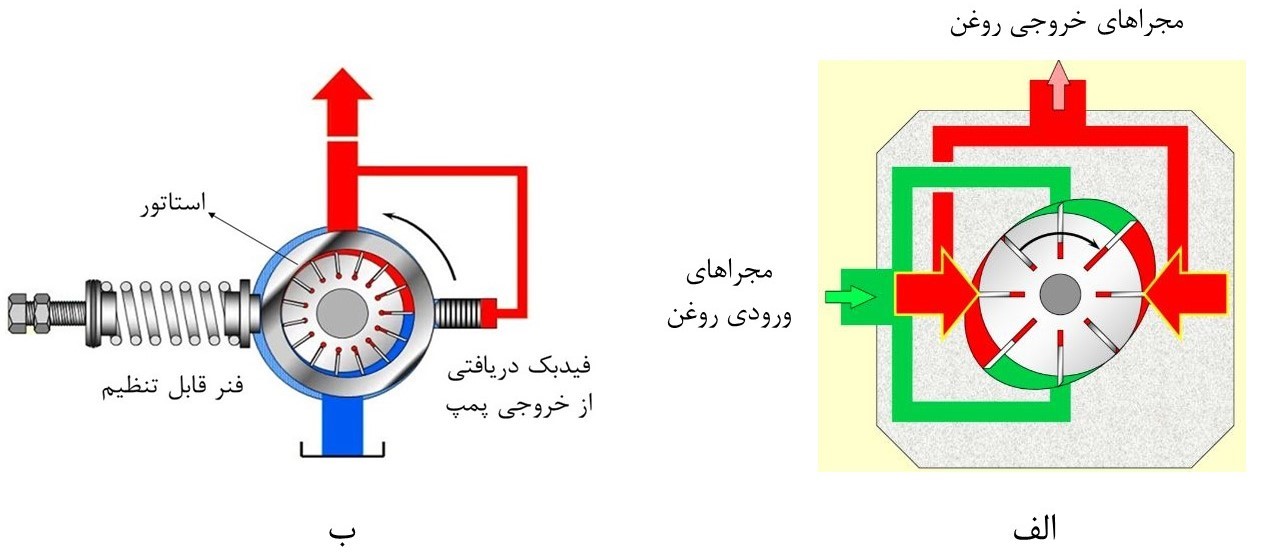

ساختار پمپ هیدرولیک پره‌ای و جداسازی ناحیه پرفشار از ناحیه کم‌فشار توسط پره‌ها، موجب ایجاد نابالانسی نیرویی و تحمیل نیرو به یاتاقان‌ها میشود. برای کاهش اثرات این پدیده، برخی از استاتورهای پمپ هیدرولیک پره‌ای به شکل بیضی ساخته شده تا وجود دو مجرای ورودی و دو مجرای خروجی روبروی هم، سبب تعادل نیرویی شود. به چنین پمپ‌هایی، پمپ پره‌ای بالانس‌شده گویند. با توجه به نقش کلیدی خارج از مرکزی روتور و استاتور در عملکرد پمپ پره‌ای، امکان کنترل و تغییر جابجایی حجمی در برخی از این پمپ‌ها فراهم است. بنابراین اگر طراحی این پمپ‌ها به‌گونه‌ای باشد که اندازه خارج از مرکزی ثابت باشد، پمپ از نوع دبی ثابت خواهد بود. نسل جدیدتر پمپ پره‌ای با دریافت فیدبک از روغن خروجی از پمپ، قادر به تغییر موقعیت استاتور و به سبب آن کنترل مقدار خارج از مرکزی روتور و استاتور هستند. با افزایش فشار در خروجی پمپ (به شرط غلبه بر نیروی پیش‌فشردگی فنر)، مقدار خارج از مرکزی به واسطه حرکت استاتور کاهش یافته و در نتیجه جابجایی حجمی پمپ کاهش می‌یابد. در صورت کاهش فشار روغن، نیروی فنر باعث حرکت استاتور در جهت مخالف حالت قبل و افزایش دبی پمپ خواهد شد. شکل 2، نحوه عملکرد پمپ‌های پره‌ای بالانس‌شده و نیز پمپ‌های پره‌ای دبی متغیر را نشان می‌دهد.
انواع پمپ هیدرولیک پره ای، بسیار زیاد هستند و هرکدام از آن‌ها کاربردهای خاص خودشان را در صنایع مختلف دارند.همان‌گونه که می‌دانید، پمپ های پره ای تحول بسیاری در صنعت پمپ ها و بازار پمپ به وجود آورده‌اند؛ که طرفداران بسیار زیادی را به خود جذب کرده‌اند. پمپ پره ای، به دلیل سروصدای بسیار کم و توانایی انتقال مایعات و سیالات چسبناک و روغنی، در بین خریداران پمپ های صنعتی جایگاه ویژه‌ای دارد. این پمپ ها، انواع مختلفی دارند که هرکدام از این مدل های مختلف، کاربرد خاص خودشان را دارند. این پمپ ها معمولاً به‌صورت پمپ های فشار متوسط و فشار قوی وجود قرار دارند.
یکی از مشهورترین انواع پمپ تیغه ای، پمپ هیدرولیک است. در پمپ های پره ای، مدل های مختلفی وجود دارد که به‌صورت ایرانی و خارجی در بازار یافت می‌شوند. یکی دیگر از انواع پمپ پره ای، پمپ های فشار متوسط است. این پمپ ها در کارخانه‌های تولید نوشابه کاربرد بسیار زیادی دارد. توانایی این پمپ ها، این است که مایع تشکیل شده را با گاز دی‌اکسید کربن ترکیب می‌کنند. از دیگر انواع پمپ پره ای یا تیغه ای، می‌توان به پمپ خلأ نیز اشاره کرد که در صنعت خودروسازی یا در صنعت هواپیمایی از آن استفاده میشود. پمپ تیغه ای انواع دیگری دارد که از این مدل ها، می‌توان به پمپ پره ای ویکرز، پمپ پره ای دوبل آتوس، پمپ پره ای تک کاتوس، پمپ پره ای یوکن و پمپ پره ای تی دی زد اشاره کرد.
انواع پمپ هیدرولیک پره ای، کاربرد بسیار زیادی در بسیاری از صنایع مختلف دارند. اما یکی از دغدغه‌های کسانی که می‌خواهند آن‌ها را خریداری کنند، قیمت و هزینه خرید این پمپ ها است. در مورد قیمت این پمپ ها باید بگوییم که نمی‌توان قیمت ثابتی را برای این پمپ ها در نظر گرفت. هر نوع از این پمپ ها، قیمت خاص خودشان را دارند و شما می‌توانید آن‌ها را در بسیاری از مراکز فروش که در این زمینه فعالیت می‌کنند، خریداری کنید.
البته این را هم باید بگویم که انواع پمپ تیغه ای، در مدل های خارجی و ایرانی تولید میشود و بدون شک قیمت این پمپ ها از نوع ایرانیش، پایین‌تر از مدل خارجی آن است؛ اما این را هم باید بدانید که کیفیت پمپ های پره ای ایرانی، تفاوت زیادی با مدل خارجی آن ندارند؛ منتها به دلیل اینکه در کشور ما همیشه محصولات خارجی را بهتر از محصولات ایرانی می‌دانند، بیشتر از پمپ های خارجی استفاده میشود. یکی از شرکت‌های مشهور کشور ما که سالیان سال است در زمینه‌ی ساخت انواع مدل های پمپ پره ای فعالیت می‌کند، شرکت صنایع هیدرولیک ایران است. پمپ های تولیدشده‌ی این شرکت را در بازار بانام پمپ مشهد هم می‌شناسند. پمپ هایی که در این شرکت ساخته میشود در مدل های سه‌تکه و پنج تکه تولید می‌شوند.
شرکت پایا هیدرولیک جم با بیش از ده سال تجربه در زمینه طراحی، تعمیر و بازسازی انواع پمپ هیدرولیک پره ای و همچنین تعمیر پمپ پره ای بصورت تخصصی، با گرد هم آوردن تیمی متخصص و مجرب، آماده ارئه خدمات به مشتریان خود می‌باشد.
